Các sản phẩm kim loại tấm rất đa dạng, bao gồm các đầu bắt vít, tích kê, các loại giá, chốt cho đến các vỏ kim loại như vỏ bảo vệ máy hoặc hệ thống thoát khí, CPU, tủ điện,… Để có thể hoàn thiện được các sản phẩm này là cả một quá trình gồm nhiều bước gia công khác nhau. Tuy nhiên, quy trình gia công kim loại tấm cần được sắp xếp chính xác theo một trình tự dưới đây!
Mục Lục

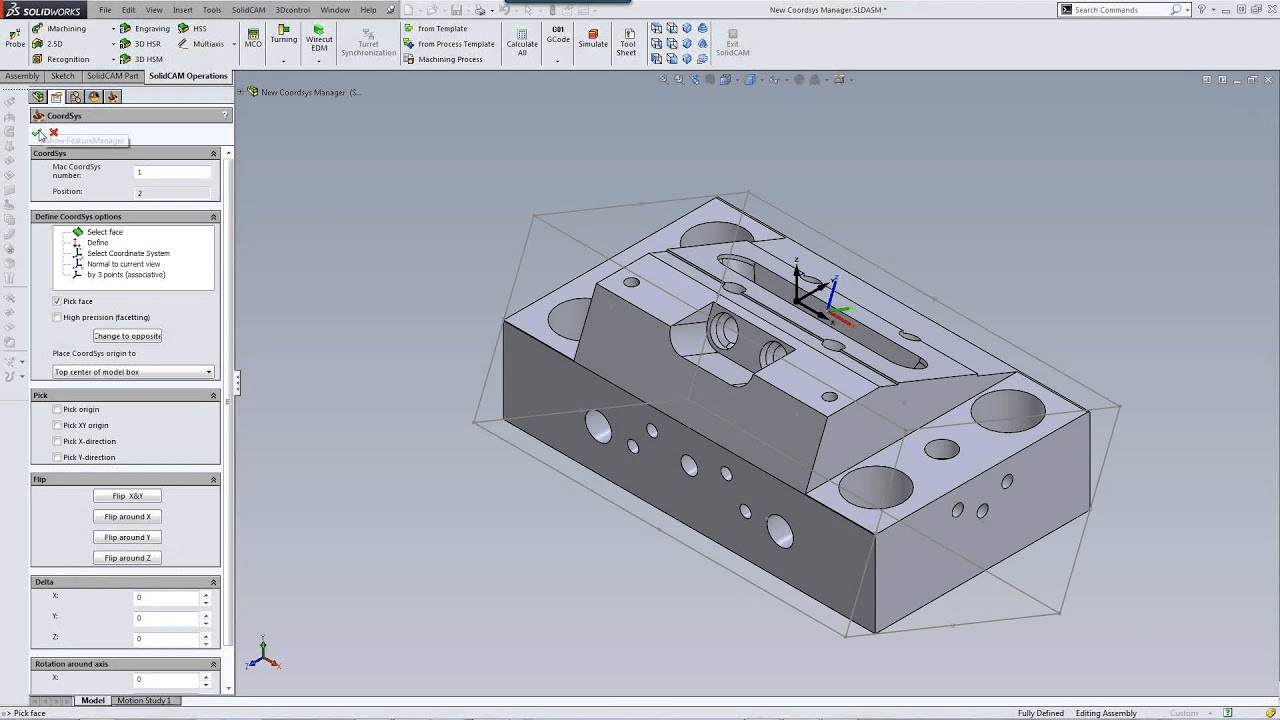

1. Thiết kế bản vẽ các bộ phận của tấm kim loại
Đây là bước đầu tiên trong quy trình gia công kim loại tấm. Thiết kế bản vẽ giúp thể hiện hoàn chỉnh và tổng thể cấu trúc của các bộ phận sản phẩm chế tạo từ tấm kim loại. Những bản thiết kế bản vẽ này thường được tiến hành với sự trợ giúp của các phần mềm máy tính để cho ra bản vẽ 3D chân thực và chính xác nhất.
2. Trải bản vẽ gia công
Bước thứ 2 còn được gọi là bước phân tích và vẽ sơ đồ mở rộng cấu trúc của từng bộ phận. Sau khi thiết kế bản vẽ tổng hợp của sản phẩm cần gia công thì người thiết kế sẽ tiến hành quá trình phân tích và tách các phần gia công thuộc các quy trình riêng khác nhau.
Ví dụ như có chi tiết yêu cầu phải gia công tạo lỗ, khi đó người thiết kế sẽ phải tách phần chi tiết đục lỗ cho bước đột dập, hoặc cần phải tiến hành bằng phương pháp cắt laser.

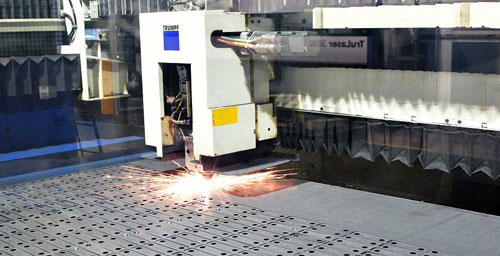

3. Cắt Laser CNC
Cắt laser CNC bản chất là việc làm trống bề mặt kim loại tấm. Trên thực tế, có rất nhiều cách để thực hiện bước này. Bạn có thể sử dụng cắt bằng máy cắt khoan tiện thông thường hoặc cắt Plasma. Tuy nhiên, cách tối ưu nhất đó chính là cắt kim loại bằng tia laser bằng công nghệ mắt cắt laser CNC.
4. Tạo mặt bích
Tạo mặt bích là một bước quan trọng trong quy trình gia công kim loại tấm. Ở bước 4 sẽ tạo ra các lỗ khác nhau trên tấm kim loại bằng cách sử dụng máy khoan, máy đục lỗ hoặc máy taro ren. Tuy nhiên, các lỗ trên tấm kim loại đòi hỏi độ chính xác cao, vì thế mà các nhà sản xuất có thể sử dụng công nghệ cắt laser để tạo ra các lỗ có tỉ lệ chính xác này.
5. Gia công đột dập kim loại tấm
Đột dập trong quy trình gia công kim loại tấm là một hình thức tạo lỗ trên tấm kim loại nhưng các lỗ này có kích thước hình học phức tạp hơn, thậm chí là phải gia công hàng loạt các lỗ kích thước bằng nhau. Quy trình đột dập kim loại tấm không giới hạn đục lỗ mà bao gồm: đục lỗ, đục lỗ lồi ( hay còn gọi là dập nổi), rút lỗ, khía góc, xé,…Quy trình đột dập này cần phải có khuôn tương ứng để hoàn thành các thao tác.
6. Tán đinh trên kim loại tấm
Tán đinh trên kim loại tấm là quá trình ghép hai hoặc nhiều bộ phận của kim loại tấm với nhau bằng đinh tán, đai ốc tán hoặc vít tán. Bước này thường được thực hiện nhờ sự trợ giúp của máy đục lỗ hoặc máy tán đinh thủy lực.
7. Chấn gấp CNC
Chấn gấp CNC là cách biến tấm kim loại từ dạng 2D thành 3D. Quá trình này đòi hỏi lưỡi chấn và cối chấn phải tương ứng nhau cũng như phải lựa chọn đúng công cụ cần chấn vì lưỡi chấn gấp CNC rất đa dạng trên thị trường. Chấn gấp CNC có tốc độ thực hiện thao tác rất nhanh, từ đó có thể rút ngắn thời gian làm việc và nâng cao hiệu suất lao động.
8. Gia công hàn kim loại tấm
Mục đích của gia công hàn là để nối cố định các bộ phận lại với nhau. Đây là bước quan trọng và rất cần thiết trong quy trình gia công kim loại tấm. Nếu không có quá trình này thì không thể lắp ráp và nối các chi tiết lại với nhau để tạo ra một sản phẩm hoàn thiện. Người ta có thể sử dụng phương pháp hàn dưới đây để đảm bảo sự chắc chắn và thẩm mỹ cao:
- Hàn hồ quang khí CO2 (tấm inox).
- Hàn hồ quang khí argon (tấm nhôm).
- Hàn bằng Robot.
- Hàn điểm.
9. Xử lý bề mặt kim loại tấm
Quá trình xử lý bề mặt gồm có: mạ kẽm nhiều màu, tạo màng photphat, sơn tĩnh điện,… Nếu có thêm lớp màng bên ngoài bộ phận kim loại tấm thì sẽ giúp bảo vệ kim loại không bị oxy hóa bề mặt và tăng tính thẩm mỹ cho sản phẩm gia công.
10. Lắp ráp các bộ phận thành sản phẩm hoàn thiện
Bước cuối cùng trong gia công kim loại tấm là lắp ráp các bộ phận lại với nhau. Phương pháp gia công lắp ráp phổ biến hiện nay gồm tán đinh, bắt vít hoặc kết keo để kết nối các phôi với nhau. Thế nhưng không phải sản phẩm kim loại tấm nào cũng thực hiện đến bước lắp ráp này. Nếu gia công linh kiện thì chỉ cần thực hiện các công đoạn cắt gọt, chấn, đột dập tùy theo yêu cầu của chi tiết.
Trên đây là toàn bộ 10 bước trong quy trình gia công kim loại tấm bạn có thể tham khảo. Nếu bạn có nhu cầu gia công kim loại tấm, vui lòng liên hệ chúng tôi để được tư vấn và hỗ trợ tốt nhất.
